人員定位系統由主機、傳輸接口、分站（讀卡器）、識別卡、傳輸線纜等設備及管理軟件組成的系統，具有對攜卡人員出/入井時刻、重點區域出/入時刻、工作時間、井下和重點區域人員數量、井下人員活動路線等信息進行監測、顯示、打印、儲存、查詢、報警、管理等功能。zmjt058

人員定位系統工作原理

人員定位系統是集計算機技術、無線傳感網絡技術、現場總線技術等多學科技術綜合應用為一體的高科技產品。該系統采用基于ZigBee的無線傳感器網絡技術實現井下人員的精確定位。ZigBee技術是一種新興的無線網絡技術，它具有近距離、低復雜度、低功耗、低數據速率、低成本等優點，是一種介于無線標記技術和藍牙技術之間的技術提案，它依據802.15.4標準，在數千個微小的傳感器之間相互協調實現通信。這些傳感器以接力的方式通過無線電波將數據從一個 傳感器傳到另一個傳感器，所以采用ZigBee技術開發的井下人員定位系統具有安裝方便、組網靈活、通訊效率高等特點。

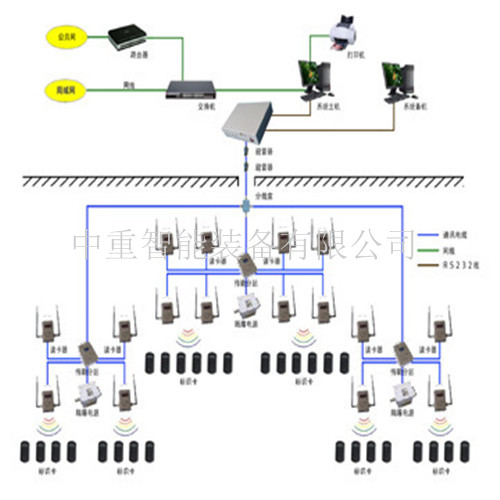

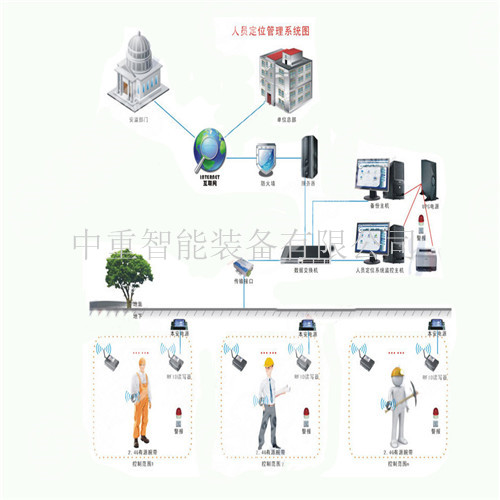

人員定位系統構成

中心站軟件；

環網平臺系統；

大屏幕顯示系統；

井口讀卡裝置；

圖像考勤系統；

觸摸查詢系統；

人員定位分站；

腰帶式識別卡；

燈繩式識別卡；

電源箱。

人員定位系統功能特點

組網方案靈活，即可實現CAN總線通訊，又可接入光纖以太環網；

人體生命特征信號探測功能，可探測人體、環境溫度；

井口驗卡唯一性功能；

系統容量大，最多可以掛接254個CAN分站，每個分站可以組成一個無線網絡，識別卡容量可達6萬以上；

遠距離識別，識別卡無需靠近基站，識別距離10～100 m可調；

抗沖突能力強，200人以5m/s速度同時通過，無漏讀；

雙向通訊功能，便于井上與井下人員及時溝通，上報位置信息、溫度、電壓等；

采用先進的無線射頻芯片，芯片具有集成度高、外圍器件少、傳輸距離遠、抗干擾能力強、可靠性高；

超低功耗無線標簽采用定時休眠工作方式，休眠時間可以通過上層軟件靈活的設置，減少標簽?zāi)茉聪模_保雙向通訊條件下電池的工作時間長達1年以上；

標簽體積小、便于攜帶。如腰戴式、燈繩式卡，用戶可以根據需要自由選配；

可靠性高，系統中各個設備都有存儲通信數據的能力，在系統出現故障時可以有效避免數據的丟失，并且在通信過程中采用特殊的手段來提高系統自身的糾錯能力，從而大大提高了數據傳輸?shù)目煽啃浴Ｍ瑫r(shí)大的網絡容量保證了網絡強大的數據采集能力，使得在個別節點出現故障時整個網絡仍然可以繼續工作。
