漏泄通訊系統

漏泄通訊系統產品介紹：

礦井漏泄通訊系統是專門用在礦井、隧道、人防工程等地下環境的無線電移動通訊系統。它的特點是信號傳遞清晰、準確、安全、可靠。  該系統主要有基地臺、匯接機、泄漏電纜和多部手持機組成。它可以實現井上井下的指揮調度人員和機車、維修人員，以及個工作面工作人員直接對話；井下所有使用手持機人員可以通過基地臺相互通話；也可以和地面上的有線電話網連接，達到井下手持機和井上普通電話機通話的目的。這樣，井上、井下的指令和有關信息便能夠及時溝通，對于提高勞動生產率的礦井管理具有重要的意義。由于它的配套設備較少，操作簡便，安全可靠，價格便宜，深受煤礦歡迎。

漏泄通訊系統產品應用：

1.用于礦井下機車調度的漏泄通訊系統工程組網：

本系統是用在井下聯絡、指揮巷道中機車運行的通訊設備組合，它可以出色地傳送語音信號。安裝了這套設備，機車調度站的人員可以隨時靈活、迅速地對機車進行調度指揮；機車司機也可以將機車的狀態以及所處的位置等有關情況向調度站及時反饋；從而保障了機車穩妥、安全、運行。為該系統配套的組件均為礦用本質安全型的設備，允許在具有煤塵、爆炸性氣體的（礦井巷道）環境中使用。系統由基地站（包括基地臺、匯接機、穩壓電源、防爆手機），信號傳輸電纜（包括泄漏電纜、雙向中繼放大器）以及手持機三部分組成。基地站到移動電臺的通話距離：單線15Km；帶有分支的總距離可達到25km。地站的全部設備都可以放在礦井下調度室的桌面上，使用127V50Hz交流照明電就可以工作。

2. 用于斜井人車打點及豎井檢修的礦井泄漏通訊系統組網：

本系統實現井上機房人員和斜井機車或豎井吊罐中維修人員相互通話的通訊設備。它可以有效地傳遞語音及打點信號，使井上有關人員和斜井及豎井內人員建立起緊密的聯系。系統由設在機房內的基地臺、穩壓電源，鋪設在井道中泄漏電纜以及人身攜帶的手持機所組成。基地臺收到的語音、打點信號由機外的話筒喇叭發出，在85dB的噪音環境中仍能與手持機進行通話或打點聯系。（基地臺具有記憶并顯示打點次數的功能）。該系統配套的設備均可以在具有煤塵、爆炸性氣體的礦井中使用。安裝了這套設備，能夠保障斜井人員及豎井檢修人員安全、可靠地工作。基地臺、穩壓電源安放在機房的桌面上，使用127V交流照明電。

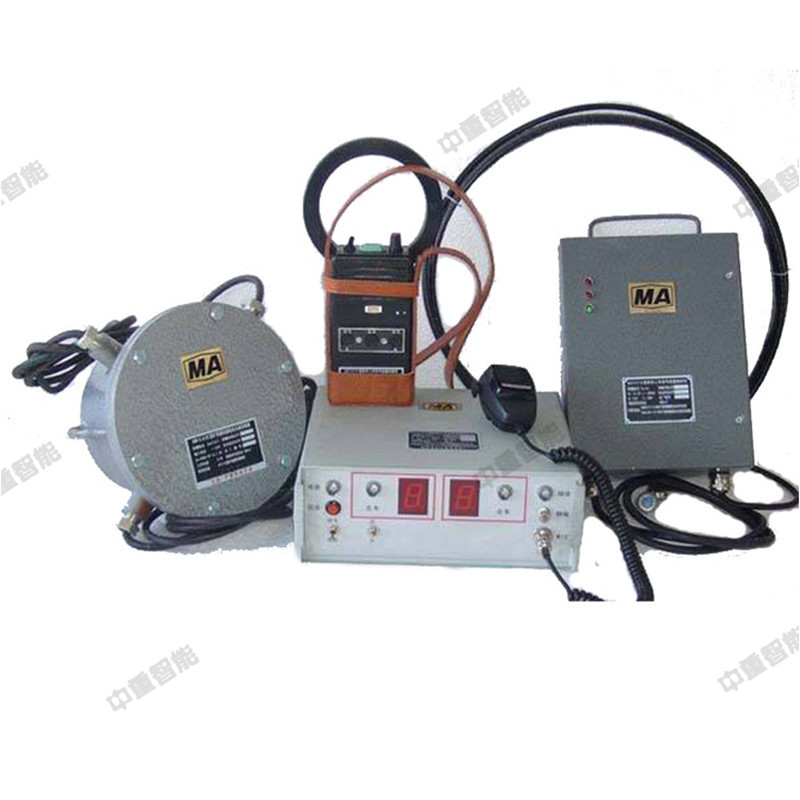

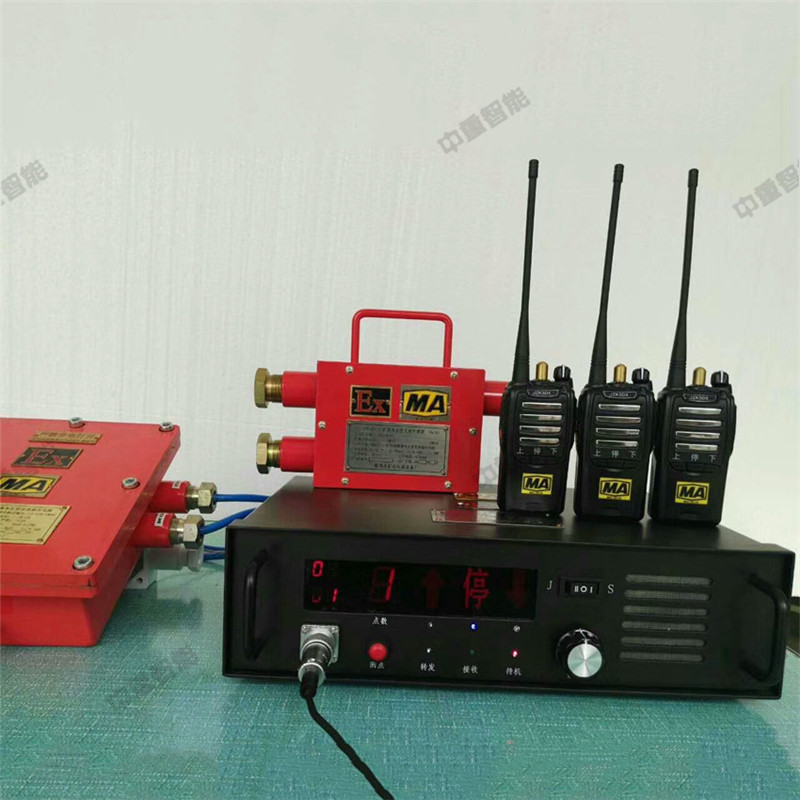

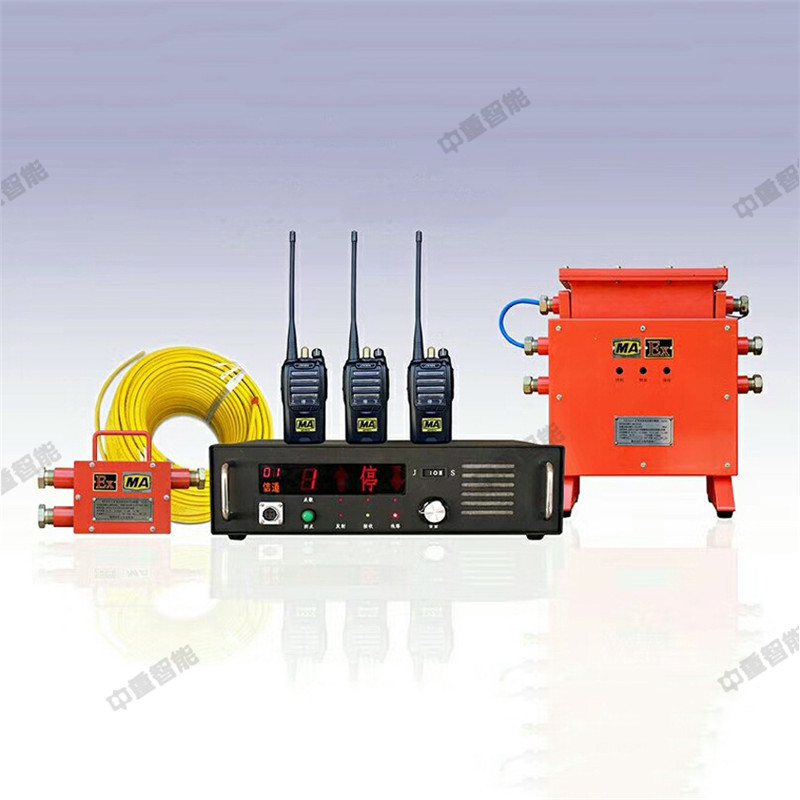

漏泄通訊系統產品構成：

1.匯接機

匯接機是漏泄通訊系統的一個分機。本機與關聯設備配套使用，可實現基地臺天線端口與四路漏泄電纜之間的射頻匯接

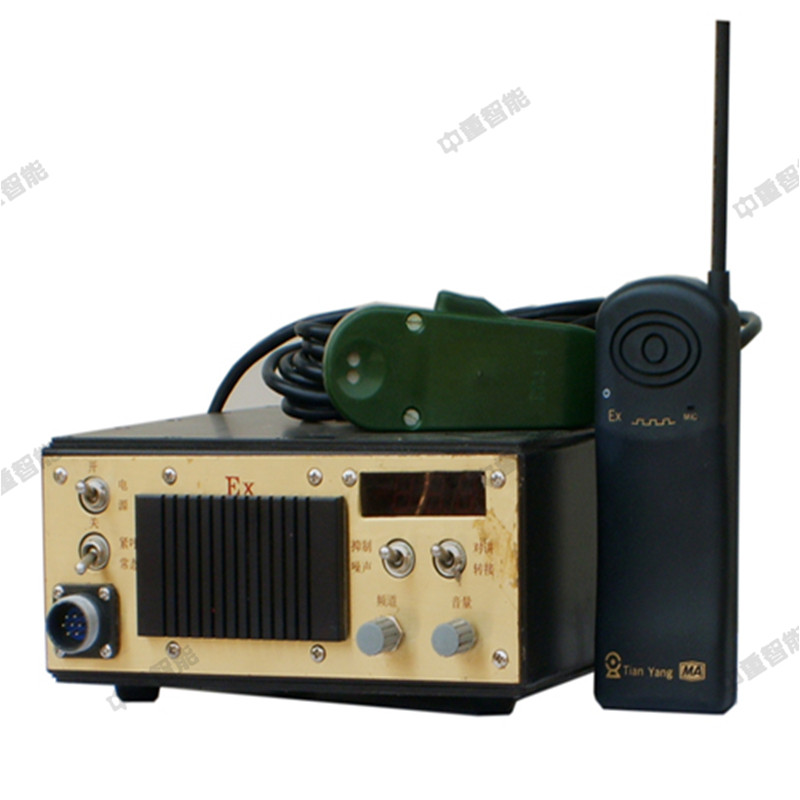

2.基地臺

基地臺是漏泄通訊系統的主機，供值班人員操縱使用。可實現與副機(手持機)雙向通話和轉接副機和副機之間的通話。也可以通過匯接機連接井上的有線電臺與井下的電臺，實現雙向通話。

3.防爆電源

本電源設有短路和過流保護。

4.漏泄電纜

本系統采用的是“回旋疊繞式”結構的漏泄電纜，它性能良好，可靠性高，可以傳輸及輻射射頻信號。在巷道中，它產生的無線電波信號強度比普通的漏泄電纜高出15dB，有很好的橫向覆蓋性，在去盲效應方面，比其它類似的電纜效果要好

5.通訊手機

手持機為井下流動作業人員配備。在巷道中，漏泄傳輸通道范圍內，可實現與基地臺的相互通話；通過基地臺工作人員的操作，可以實現與井上有線電話的通話；也可以通過基地臺實現手持機的互相通話。

6.雙向放大器

雙向中繼放大器是漏泄通訊系統的配套設備。其作用是放大無線電射頻信號，用以補嘗漏電纜對信號傳輸的損耗。該放大器是在基地站(A)和手持機(B)之間兩個方向上對傳輸的信號進行放大(A→B)(B→A)。它具有動態范圍寬，ALC控制和低噪聲的特點。該放大器分為兩端口和三端口兩種類型。三端口的一種是用來對泄漏電纜分支的。放大器具有多檔衰減器，可彌補不同尺寸短電纜的傳輸損耗。
